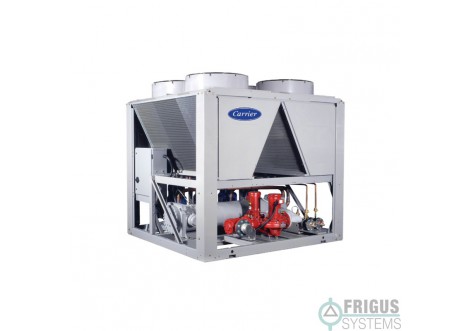

Описание чиллера Carrier 30RB 232:

Новое поколение жидкостных чиллеров Aquasnap Puron характеризуется использованием новейших технологических разработок:

• холодильный агент R 410А, не разрушающий озоновый слой
• спиральные компрессоры
• низкошумные вентиляторы, изготовленные из композитного материала
• автоадаптивное микропроцессорное управление
• алюминиевые микроканальные теплообменники (МСНХ) Модель Aquasnap может быть оборудована встроенным гидромодулем, в результате чего установка блока сводится к выполнению таких простых операций, как подключение электропитания и подсоединение трубопроводов подаваемой и рециркулирующей воды.

Компрессоры

• Спиральные низкошумные компрессоры с низким уровнем вибрации
• Узел компрессоров устанавливается на независимом основании, покоящемся на гибких антивибрационных опорах -Динамическая опора трубопроводов всасывания и нагнетания сводит к минимуму передачу вибрации (патент компании Carrier)
• Звукоизолирующий кожух, существенно снижающий излучение шума (опция)

Секция конденсатора

• Теплообменники конденсатора V-образной формы с углом развала, обеспечивающим бесшумное протекание воздуха через теплообменник
• Низкошумные вентиляторы типа Flying Bird четвертого поколения, изготавливаемые из композитного материала, работают очень тихо и не издают неприятный низкочастотный шум
• Жесткая конструкция установки вентиляторов снижает уровень шума (патент компании Carrier)

Встроенный гидромодуль (опция)

• Центробежный водяной насос низкого или высокого давления (по требованию) в зависимости от падения давления в гидронной системе
• Одиночный или сдвоенный насос (по требованию) с учетом наработки каждого насоса и автоматическим переключением на резервный насос в случае возникновения неисправности
• Водяной фильтр, защищающий водяной насос от циркулирующей в системе грязи
• Мембранный расширительный бак достаточно большой емкости обеспечивает герметичность водяного контура -Теплоизоляция и электрический резистивный подогреватель обеспечивают защиту от замерзания при температурах до -20 °C
• Манометр для контроля загрязнения фильтра и измерения расхода воды в системе
• Вентиль регулирования расхода воды (регулирование с помощью 18 оборотов)

Упрощенные электрические подключения

• Электропитание без нейтрали через единственную точку (30RB 262-522)
• Главный выключатель на большой ток отключения (опция)
• Безопасная цепь управления 24 В от встроенного трансформатора

Быстрый ввод в эксплуатацию

• Обязательное проведение заводских эксплуатационных испытаний перед отгрузкой.
• Функция ускоренного тестирования для ступенчатого контроля приборов, электрических компонентов и двигателей.

Высокая эффективность использования энергии при частичной нагрузке

• В контуре циркуляции холодильного агента содержится от двух до четырех компрессоров, соединенных параллельно. В режиме частичной нагрузки, а именно в таком режиме чиллер работает 99 % всего рабочего времени, работают только те компрессоры, без которых функционирование блока невозможно. При таких условиях компрессоры работают с еще большим энергетическим коэффициентом полезного действия, поскольку при этом полностью используется производительность конденсатора и испарителя.
• Электронный расширительный вентиль (EXV) обеспечивает возможность работы при пониженном давлении конденсации (оптимизация кпд).
• Динамичное регулирование перегрева для улучшенного использования поверхности теплообмена испарителя.
• Эффективность целиком алюминиевого микроканального конденсатора (МСНХ) больше эффективности медно- алюминиевого теплообменника.

Уменьшенные расходы на техническое обслуживание.

• Спиральные компрессоры не нуждаются в проведении технического обслуживания.
• Быстрая диагностика возможных неисправностей с отображением их предыстории системой управления ProDialog Plus.
• Более легкое использование холодильного агента R410A по сравнению с другими смесями холодильных агентов.

Экологичный холодильный агент R410A

• Холодильный агент из группы HFC, не содержащий хлор и н истощающий запасы озона.
• Холодильный агент имеет высокую плотность, и поэтому требуется меньшее его количество.
• Высокоэффективен - обеспечивает повышенный коэффициент полезного действия.
• За счет применения микроканальных теплообменников (МСНХ) на 40 % уменьшается количество холодильного агента в системе.

Герметичный контур циркуляции холодильного агента

• Паянные твердым припоем соединения контура циркуляции холодильного агента повышают его герметичность.
• Уменьшение вероятности утечек за счет отсутствия в контуре капиллярных трубок и соединений с развальцовкой.
• Контроль работоспособности датчиков давления и температуры без слива холодильного агента.

Современный научно-технический подход

• Сотрудничество со специализированными лабораториями и применение средств моделирования конечного изделия (вычисление конструктивных параметров конечного элемента) при проектировании ответственных элементов, например опор двигателей, трубопроводов всасывания и нагнетания.
• Блок управления компрессором, устанавливаемый с холодной стороны компрессора (патент компании Carrier).

Автоадаптивное управление

• Алгоритм управления предотвращает слишком частый пуск и остановку компрессоров и позволяет уменьшить количество воды в водяном контуре (патент компании Carrier).
• Автоматическая разгрузка компрессора в случае недопустимо высокого давления конденсации. При возникновении аварии (например, засорение теплообменника, отказ вентилятора) блок Aquasnap продолжает работать, но с пониженной производительностью.

Не имеющие аналогов испытания на прочность и долговечность

• Испытания на коррозионную стойкость, проводимые в соляном тумане в лаборатории.
• Испытания на ускоренное старение непрерывно работающих компонентов: трубопроводы компрессоров, опоры вентиляторов.
• Лабораторные испытания на вибростенде с имитацией транспортировки. Технология проведения испытаний соответствует требованиям военного стандарта США и эквивалентна перевозке оборудования на грузовом автомобиле на расстояние 4000 км.

Система управления Pro-Dialog Plus
Система управления Pro-Dialog Plus удачно сочетает в себе компьютерный интеллект с простотой использования. Система управления осуществляет непрерывный мониторинг всех параметров чиллера и обеспечивает точное управление работой компрессоров, регулирующих устройств, вентиляторов и водяного насоса испарителя с целью оптимизации энергетического коэффициента полезного действия.

Оптимизированное потребление энергии

• Внутренние часы для обеспечения работы по графику: обеспечивают двухпозиционное регулирование работы чиллера и работу по второй уставке.
• Сброс уставки по температуре наружного воздуха или по температуре рециркулирующей воды.
• Управление двумя чиллерами, параллельно работающими в режиме «ведущий-ведомый» с уравниванием времени работы и автоматическим переключением в случае отказа блока.
• Управление пуском-остановкой по температуре воздуха.

Простота эксплуатации

• Интерфейс пользователя с мнемонической схемой наглядного отображения основных рабочих параметров: количество работающих компрессоров, давление всасывания-нагнетания, наработка компрессора в часах, уставка, температура воздуха, температура поступающей- выходящей воды.
• 10 меню обеспечивают прямой доступ ко всем командам чиллера, включая предысторию возможных неисправностей, для проведения быстрой и точной диагностики чиллера.

Дистанционное управление (стандарт)

Простая двухпроводная коммуникационная шина между портом RS485 чиллера Aquasnap и сетью Carrier Comfort Network предлагает множество возможностей: параллельное дистанционное управление, мониторинг и диагностика. Компания Carrier предлагает широкий выбор продуктов управления, специально созданных для осуществления контроля, управления и слежения за работой системы кондиционирования воздуха. Для получения более подробной информации об этих продуктах обратитесь к местному представителю компании Carrier.

• Пуск-остановка: размыкание этого контакта приводит к остановке чиллера.
• Двойная уставка: замыкание этого контакта активизирует вторую уставку (пример: режим незанятости - длительное отсутствие людей в здании).
• Ограничение производительности: замыкание этого контакта ограничивает максимальную производительность заданным значением.
• Безопасность пользователя: этот контакт включается последовательно с реле протока воды и может быть использован в любой схеме безопасности пользователя.
• Регенерация тепла (опция): замыкание этого контакта позволяет работать в режиме регенерации тепла.
• Управление водяными насосами 1 и 2: эти выводы управляют контакторами одного или двух насосов испарителя.
• Переключение водяных насосов: эти контакты используются для обнаружения отказа водяного насоса и автоматического переключения на второй насос.
• Сигнализация работы: этот контакт без напряжения указывает, что чиллер работает (расход холода) или готов к работе (отсутствие расхода холода).
• Предупреждающая сигнализация: этот контакт без напряжения указывает на наличие несущественной неисправности.
• -Аварийная сигнализация: этот контакт без напряжения указывает на наличие серьезной неисправности, которая приводит к отключению одного или двух контуров циркуляции холодильного агента.

Дистанционное управление (опция модуля регулирования потребления энергии)

• Температура внутри помещения: позволяет осуществить сброс уставки по температуре воздуха внутри здания (с помощью термостата Carrier).
• Сброс уставки: обеспечивает сброс уставки охлаждения по сигналу 4-20 мА или 0-5 В.
• Ограничение производительности: позволяет ограничить максимальную производительность чиллера по сигналу 4-20 мА или 0-5 В.
• Ограничение производительности 1 и 2: замыкание этих контактов ограничивает максимальную производительность чиллера тремя заданными значениями.
• Безопасность пользователя: этот контакт может быть использован в любой схеме безопасности пользователя; замыкание этого контакта вызывает генерирование специального аварийного сигнала.
• Прекращение намораживания льда: после прекращения сохранения льда этот входной сигнал позволяет возвратиться ко второй уставке (режим незанятости).
• Блокировка временного графика: замыкание этого контакта прекращает действие временного графика.
• Вывод из эксплуатации: этот сигнал указывает на то, что чиллер полностью выведен из эксплуатации.
• Производительность чиллера: этот аналоговый выходной сигнал (0-10 В) представляет текущую информацию о производительности чиллера.
• Работа компрессора: этот контакт сигнализирует о работе одного или нескольких компрессоров.

Целиком алюминиевый микроканальный теплообменник (МСНХ)
Микроканальные теплообменники МСНХ, которые уже много лет используются в автомобилестроении и самолетостроении, изготавливаются целиком из алюминия. Такая одноблочная концепция значительно повышает коррозионную стойкость за счет исключения протекания гальванических токов, которые в традиционных теплообменниках возникают при контакте между двумя различными металлами (медью и алюминием). В отличие от традиционных теплообменников теплообменники МСНХ могут быть успешно использованы в среде морского воздуха и в городских условиях.
Энергетический коэффициент полезного действия микроканального теплообменника МСНХ примерно на 10 % выше, чем у традиционного теплообменника, и его использование позволяет уменьшить на 40 % количество холодильного агента в чиллере. Небольшая толщина теплообменника МСНХ позволяет уменьшить потери давления на 50 % и делает его менее подверженным загрязнению (например, песком) по сравнению с традиционным теплообменником. Очистку теплообменника МСНХ можно произвести очень быстро с помощью моечного устройства высокого давления.

Рабочий диапазон

Чтобы узнать актуальную цену на чиллер Карриер 30RB 232 и условия поставки, позвоните по телефону, указанному на странице "Контактная информация", либо оставьте заявку на сайте.

Артикул

51098

Вес, кг

2012

Габариты (ДхШхВ), (мм)

2410x2297x2253

Гидромодуль

Опционально

Испаритель

Пластинчатый

Кол-во компрессоров

4

Количество хол. контуров

2

Марка компрессора

Carrier

Напряжение (В)

380В

Обогрев

Нет

Охлаждение конденсатора

воздушное

Охлаждение, (кВт)

227

Площадь (м2)

2270

Потреб кВт (охл.)

102

Производитель

Carrier

Регулировка производительности

Ступенчатая

Серия

30RB

Страна

США

Тип компрессора

Спиральный

Фреон

R410A

Частота (Гц)

50

Электропитание

Трехфазное
