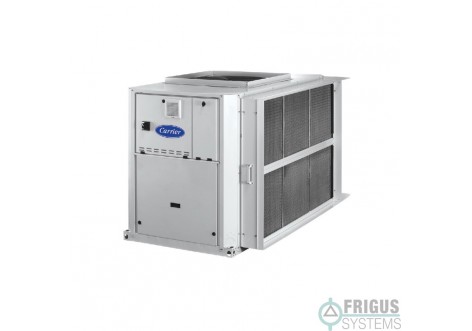

Описание чиллера Carrier 30RBS-Y 050:

Новое поколение агрегатов Aquasnap Ригой создано для коммерческих (кондиционирование воздуха в офисах, гостиницах и т.д.) и промышленных (агрегаты для низкотемпературных технологических процессов и т.п.) применений.
Новое поколение агрегатов Aquasnap Puron характеризуется использованием новейших технологических разработок: озонобезопасный холодильный агент R410A спиральные компрессоры низкошумные вентиляторы, изготовленные из композитного материала авто адаптивная микропроцессорная система управления электронный расширительный вентиль насос с регулируемой скоростью вращения (опция).
Модель Aquasnap может быть оборудована встроенным гидромодулем, в результате чего установка агрегата сводится к выполнению таких простых операций, как подключение электропитания и подсоединение трубопроводов охлажденной и обратной воды.

Компрессоры

• Спиральные низкошумные компрессоры с низким уровнем вибрации
• Узел компрессоров устанавливается на независимой раме, расположенной на антивибрационных опорах
• Динамические опоры трубопроводов всасывания и нагнетания сводят к возможному минимуму передачу вибрации (патент компании Carrier).

Секция конденсатора

• Вертикальные конденсаторы.
• Защитные решетки на антивибрационных опорах для защиты теплообменника от возможных повреждений.
• Низкошумные вентиляторы типа Flying Bird IV последнего поколения, изготавливаемые из композитного материала (патент компании Carrier), стали еще более тихими и не издают неприятный низкочастотный шум.
• Жесткая конструкция установки вентиляторов снижает уровень шума (патент компании Carrier).

Простая и быстрая установка

• Встроенный гидромодуль (опция). Центробежный водяной насос низкого или высокого давления (на выбор) в зависимости от гидравлического сопротивления гидронного контура.
• Одиночный или сдвоенный насос (на выбор) с уравниванием времени наработки насосов и автоматическим переключением на резервный насос в случае возникновения неисправности.
• Водяной фильтр, защищающий водяной насос от циркулирующей в системе грязи
• Система измерения давления с использованием двух датчиков давления, осуществляющая индикацию расхода воды, давления воды и недостаточного объема воды в системе.
• Мембранный расширительный бак достаточно большой емкости обеспечивает герметичность водяного контура.
• Клапан защиты от избыточного давления, настраиваемый на давление 4 бар.
• Вариатор скорости вращения на насосах (опция) для обеспечения требуемого расхода в зависимости от параметров системы. Теплоизоляция и защита от замерзания до температуры -20 °C при помощи резистивного электронагревателя (см. таблицу опций).

Физические особенности

• Агрегат занимает небольшую площадь и имеет небольшую высоту (всего 1330 мм), благодаря чему машина хорошо вписывается в здания различных архитектурных стилей.
• Агрегат защищен легко съемными панелями, которые закрывают все его компоненты (за исключением воздухотеплообменников и вентиляторов).

Упрощенные электрические подключения

• Электропитание по схеме без нейтрали через единственную точку подвода.
• Главный выключатель на большой ток отключения.
• Безопасная 24-вольтовая схема управления, электропитание которой осуществляется от встроенного трансформатора.

Быстрый ввод в эксплуатацию

• Обязательное проведение заводских эксплуатационных испытаний перед отгрузкой.
• Функция быстрого тестирования для пошаговой проверки датчиков, электрических компонентов и двигателей

Экономичность в работе

• Экономичности в работе способствует наличие насоса с регулируемой скоростью вращения (опция).
• Алгоритм управления обеспечивает регулирование расхода воды по фактическим потребностям системы и исключает необходимость в наличии регулирующего клапана на выходе агрегата.

Повышенный холодильный коэффициент при неполной нагрузке

• В контуре циркуляции холодильного агента установлены несколько компрессоров, соединенных параллельно. В режиме неполной нагрузки, а именно в таком режиме агрегат работает 99 % всего рабочего времени, задействовано минимально возможное количество компрессоров. При таких условиях энергетическая эффективность работы компрессоров возрастает, поскольку при этом полностью реализуется производительность конденсатора и испарителя.
• Электронный расширительный вентиль (EXV) обеспечивает возможность работы при пониженном давлении конденсации (оптимизация холодильного коэффициента, теплового коэффициента и Европейского сезонного показателя энергоэффективности).
• Динамичное регулирование перегрева для улучшенного использования поверхности теплообмена испарителя.

Снижение расходов на техническое обслуживание

• Спиральные компрессоры не нуждаются в проведении технического обслуживания.
• Быстрая диагностика возможных неисправностей с отображением их предыстории системой управления Pro-Dialog+
• Холодильный агент R410A более удобен в эксплуатации по сравнению с другими смесевыми холодильными агентами.

Озонобезопасный холодильный агент R410A

• Холодильный агент группы HFC, не содержащий хлор и не разрушающий озоновый слой.
• Холодильный агент имеет высокую плотность, и поэтому требуется меньшее его количество.
• Обладает высокой эффективностью, благодаря чему обеспечивает повышенное значение энергоэффективности (холодильного коэффициента, теплового коэффициента и Европейского сезонного показателя энергоэффективности).

Герметичность холодильного контура

• Пайка твердым припоем соединений контура циркуляции холодильного агента повышает его герметичность.
• Уменьшение вероятности возникновения утечек за счет пониженного уровня вибрации и отсутствия в контуре капиллярных трубок (терморегулирующие вентили).
• Контроль работоспособности датчиков давления и температуры без стравливания холодильного агента.

Современный научно-технический подход
Сотрудничество со специализированными лабораториями и применение средств математического моделирования (вычисления методом конечных элементов) при проектировании ответственных конструктивных элементов, например опор двигателей, трубопроводов всасывания и нагнетания.

Автоадаптивное управление

• Алгоритм управления исключает чрезмерное зацикливание работы компрессоров и позволяет уменьшить количество воды в гидронном контуре (патент компании Carrier).
• Гидромодуль со встроенными датчиками давления обеспечивает возможность измерения давления воды в двух точках, а также измерения расхода воды и обнаружения недостатка воды и понижения давления в системе. Благодаря этому существенно уменьшается опасность возникновения различных проблем, например, обмерзания водотеплообменника.
• Автоматическая разгрузка компрессора в случае возникновения недопустимо высокого давления конденсации. При возникновении аварии (например, засорение воздухотеплообменника, отказ вентилятора) агрегат Aquasnap продолжает работать, но с пониженной производительностью.

Не имеющие аналогов испытания на прочность и долговечность

• Испытания на коррозионную стойкость, проводимые в соляном тумане в лаборатории.
• Ускоренные испытания на усталостную прочность непрерывно нагруженных компонентов: трубопроводов компрессоров, опор вентиляторов.
• Лабораторные испытания на вибро стенде, имитирующие условия транспортировки.

Система управления Pro-Dialog+
Система управления Pro-Dialog+ удачно сочетает в себе компьютерный интеллект с простотой использования. Система управления осуществляет непрерывный мониторинг всех параметров агрегата и обеспечивает точное управление работой компрессоров, расширительных устройств, вентиляторов и водяного насоса водотеплообменника с целью оптимизации энергоэффективности.

Управление энергопотреблением

• Внутренние часы для осуществления работы по семидневному расписанию обеспечивают пуск/останов агрегата и его работу по второй уставке.
• Изменение уставки по температуре наружного воздуха или по изменению температуры воды (АТ) на водотеплообменнике.
• Управление двумя агрегатами, работающими параллельно с уравниванием времени работы каждого и автоматическим переключением в случае отказа одного из них (аксессуар). Переключение по температуре наружного воздуха.

Встроенные функции

• Ночной режим: ограничение производительности и скорости вращения вентиляторов для уменьшения уровня шума.
• При наличии гидромодуля: отображение давления воды и вычисление расхода воды.

Простота в эксплуатации

• Новый интерфейс с подсветкой и ЖК-дисплеем содержит потенциометр ручного регулирования для обеспечения удобочитаемости при любой освещенности.
• Четкое отображение информации на английском, французском, немецком, итальянском и испанском языках (по вопросу применения других языков проконсультируйтесь с компанией Carrier).
• Для осуществления навигации, подобной навигации в сети Интернет, в системе Pro-Dialog+ используются древовидные меню. Они удобны для пользователя и предоставляют быстрый доступ к основным рабочим параметрам: количество работающих компрессоров, давление всасывания-нагнетания, наработка компрессоров в часах, уставка, температура воздуха, температура поступающей/выходящей воды.

Дистанционное управление с помощью сухих контактов (стандартное исполнение)
Простая двухпроводная коммуникационная шина между портом RS485 агрегата Aquasnap и сетью Carrier Control Network обеспечивает ряд возможностей по дистанционному управлению, мониторингу и диагностике. Компания Carrier предлагает широкий выбор устройств управления, специально созданных для осуществления контроля, управления и мониторинга работы системы кондиционирования воздуха. Для получения дополнительной информации об этих изделиях обращайтесь в местное представительство компании Carrier.

• Пуск-останов: размыкание этого контакта приводит к останову агрегата.
• Двойная уставка: замыкание этого контакта активизирует вторую уставку (пример: режим незанятости - продолжительное отсутствие людей в здании).
• Управление водяными насосами 1 и 2 (контакты поставляются с опцией гидромодуля): эти контакты управляют контакторами одного или двух водяных насосов водотеплообменника.
• Аварийная сигнализация: этот сухой контакт указывает на наличие серьезной неисправности, которая приводит к отключению одного или двух контуров циркуляции холодильного агента.
• Ограничение производительности 1 и 2: замыкание этих контактов ограничивает максимальную производительность агрегата тремя заданными значениями.
• Безопасность пользователя: этот контакт может быть использован в любой схеме безопасности пользователя; при замыкании этого контакта генерируется специальный аварийный сигнал.
• Выход из строя: этот сигнал указывает на полный вывод агрегата из эксплуатации.

Удаленный интерфейс (аксессуар)
Этот интерфейс предоставляет доступ к тем же меню, которые отображаются на самом агрегате, и может находиться на расстоянии до 300 м от него. Этот аксессуар представляет собой блок, который может быть установлен в здании. Электропитание интерфейса производится от поставляемого трансформатора 220 В/24В.

Рабочий диапазон

Примечание: Не допускается превышение максимальной рабочей температуры.
* При температуре поступающей при пуске воды ниже 7,5 °C обращайтесь в представительство компании Carrier. Если возможны температуры наружного воздуха ниже -10 °C, необходимо использование опций 28 и 42.
** Для применений при низких температурах наружного воздуха, когда температура выходящей воды ниже 5 °C, необходимо использовать опцию защиты от замерзания.
*** Температура наружного воздуха: Минимально и максимально допустимые температуры при транспортировке и хранении агрегатов 30RB равны -20 °C и +48 °C, соответственно. Рекомендуется выдерживать эти температуры и при контейнерной перевозке.

Чтобы узнать актуальную цену на чиллер Карриер 30RBS-Y 050 и условия поставки, позвоните по телефону, указанному на странице "Контактная информация", либо оставьте заявку на сайте.

Артикул

52033

Вес, кг

496

Высота, см

137.1

Габариты (ДхШхВ), (мм)

2109x1132x1371

Гидромодуль

Опционально

Глубина, см

210.9

Испаритель

Пластинчатый

Кол-во вентиляторов

1

Кол-во компрессоров

2

Количество хол. контуров

1

Марка компрессора

Carrier

Напряжение (В)

380В

Обогрев

Нет

Охлаждение конденсатора

воздушное

Охлаждение, (кВт)

52

Площадь (м2)

500

Производитель

Carrier

Регулировка производительности

Ступенчатая

Серия

30RBS-Y

Страна

США

Тип компрессора

Спиральный

Фреон

R410A

Частота (Гц)

50

Ширина, см

113.2

Электропитание

Трехфазное
